JP 低壓綜合智能柜

關鍵詞:

JP 低壓綜合智能柜


JP 系列戶外綜合配電箱是集計量、出線、無功補償等多功能于一體的,戶外綜合配電裝置; 集短路、過載、過電壓、漏電等保護功能;體積小、外型美觀、經濟實用,安裝于戶外補柱上變 壓器的電桿上,是城鄉電網改造的新一代理想配電產品。

JP 低壓綜合智能柜
+
  • JP 低壓綜合智能柜

詳情介紹

JP 低壓綜合智能柜

產品概述

JP 系列戶外綜合配電箱是集計量、出線、無功補償等多功能于一體的,戶外綜合配電裝置; 集短路、過載、過電壓、漏電等保護功能;體積小、外型美觀、經濟實用,安裝于戶外補柱上變 壓器的電桿上,是城鄉電網改造的新一代理想配電產品。



型號產品

7e86e986-1d43-4cd1-901a-3b13c262e8d2



技術參數

序號

名稱

單位

參數

1

變壓器容量

KVA

50-400

2

額定工作電壓

V

AC400

3

輔助回路工作電壓

V

AC220,AC380

4

額定頻率

Hz

50

5

額定電流

A

≤ 63030-300 可調

6

額定落點動作電流

A

30-300 可調

7

防護等級



IP44



正常使用條件

● 環境溫度:-25℃ ~+40℃;

● 空氣相對溫度:日平均值不大于 90%,月平均值不大于 90%;

● 海拔高度 : ≤ 2000m;

● 安裝在無劇烈震動和沖擊,無腐蝕性氣體的場所。 注:超過以上條件時,可與我公司協商。



主回電路方案圖



6b00bb1d-968d-4e82-a686-809876f0f08e

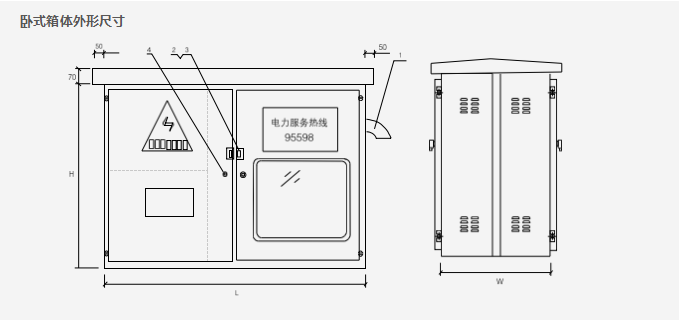

箱體結構示意圖

4ee817c4-79c4-46be-bdec-e9640a5897bd

安裝示意圖

82ccbd84-2d2f-4674-8273-6c95d3d5d20d

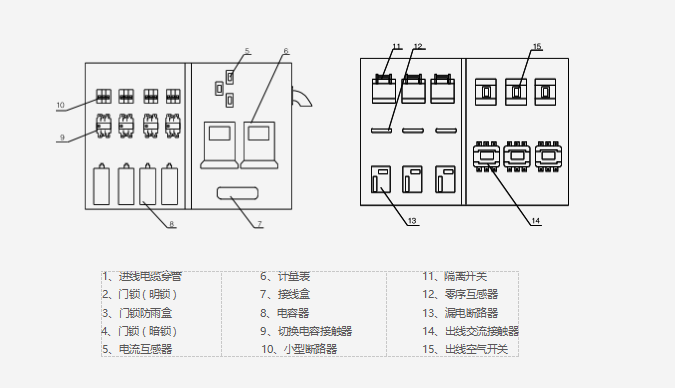

箱體結構示意圖

641cd4aa-c67e-4952-85fb-b6ea05ab0398

箱體外形尺寸

臥式箱體外形尺寸

受壓器容量

方案號

L

W

H

30-100KVA

01,06

800

450

700

30-250KVA

02,04,07,09

900

500

700

100-400KVA

03,05,08,10

1100

600

800

注:以上尺寸僅供參考

立體箱體外形尺寸



變壓器容量

方案號

L

W

H

30-100KVA

01,06

600

450

1000

30-250KVA

02,04,07,09

700

500

1000

100-400KVA

03,05,08,10

800

600

1100

注:以上尺寸僅供參考
