GGD 固定式低壓成套開關設備


適用于變電所、工礦企業等電力用戶作為交流 50Hz,額定工作電壓 380V,額定電流至 3150A 的配電系統中作為動力,照明及配電設備的電能轉換、分配與控制之用。

GGD 固定式低壓成套開關設備
+
  • GGD 固定式低壓成套開關設備

詳情介紹

GGD 固定式低壓成套開關設備

產品概述

適用于變電所、工礦企業等電力用戶作為交流 50Hz,額定工作電壓 380V,額定電流至 3150A 的配電系統中作為動力,照明及配電設備的電能轉換、分配與控制之用。

該產品分斷能力高,額定短時耐受電流達 50kA。線路方案靈活、組合方便、實用性強、結 構新穎等特點。該產品是我國組裝式、固定面板開關柜的代表產品之一。

本產品符合:GB7251:《低壓成套開關設備和控制設備》、IEC60439《低壓成套開關設備和 控制設備》等標準。

使用環境條件

● 環境溫度:-5℃~ +40℃,24h 內的平均溫度不高于 +35℃;

● 海拔高度:2000m 及以下;

● 相對濕度:90 ≤ %;

● 設備安裝時與垂直面的傾斜度不超過 5°;

● 設備應安裝在無劇烈振動和沖擊的地方,以及不足以使電器元件受到腐蝕的場所; 注 : 用戶有特殊要求時可與本公司協商解決。

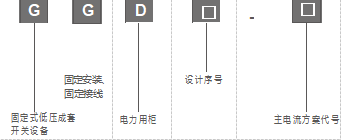

型號及其含義

6f336bc4-4fb9-4356-9176-e8172c8194f1



主要技術參數

型號

額定電壓 (V)

額定電流 (A)

額定短時 開斷電流 (kA)

額定短時

耐受電流 (1s)(kA)

額定峰值 耐受電流 (kA)



GGD-1000-15



380

A

1000



15



15



30

B

600(630)

C

400



GGD-1600-30



380

A

1500(1600)



30



30



63

B

1000

C

600



GGD-3150-50



380

A

3150



50



50



105

B

2500

C

2000



輔助電路方案

● 輔助電路的設計分共用電方案和發電廠方案兩部分。

主母線

● 額定電流在 1500A 以下時采用單銅排母線。額定電流大于 1500A 時采用雙銅排母線。母線的搭接面均采用搪錫工藝處理。 水平母線選用

額定電流 (A)

銅母線規格 (mm)

額定電流 (A)

銅母線規格 (mm)

400

40×4

2000

2×(60×10)

630

50×5

2500

2×(80×10)

1250

60×10

3150

2×(100×10)

1600

80×10







中性接地母線選用

指導線截面積 (mm2)

PE(N) 線截面積 (mm2)

500-720

40×4

1200

50×5

> 1200

60×10



安裝與使用

● 輔助接點是否符合要求,熔斷器的熔芯規格是否正確,繼電器的整定值是否符合設計要求,動作是否可靠、準確;

● 電路的接點是否符合電器原理圖的要求;

● 保護電路系統是否符合要求;

● 用 500V 兆歐表測量絕緣電阻值不得低于 1 兆歐。

使用注意事項

● 本產品為不靠墻安裝,單面(正面)操作,雙面開門維修低壓配電柜。產品的維修通道及柜門必須經考核合格的專業人員 方可進入或開啟進行操作、檢查和維修。

● 空氣斷路器,經過多次合、分后,會(huì )使主觸頭局部燒傷和產生碳類物質,使接觸電阻增大,應定期對空氣斷路器按其使用 說明書進行維護和檢修。

主電路方案

ba574d60-9106-4b9e-ae5e-28bf236df256            af0d835d-9462-46bb-826e-620473772e75     9d4cdbc5-7095-4633-9cec-1426f28103d5

產品尺寸參數表 (mm)



產品代號

A

B

06

600

600

06A

600

800

08

800

600

08A

800

800

10

1000

600

10A

1000

800

12

1200

800

f04658cc-5199-4c2f-bbc9-e12b28ca53b9

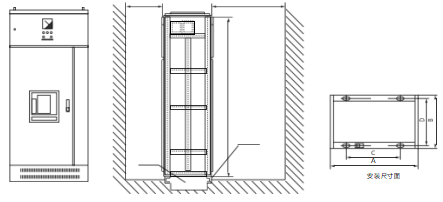

產品安裝尺寸參數表 (mm)

產品代號

A

B

C

D

06

600

600

500

500

06A

600

800

500

700

08

800

600

700

500

08A

800

800

700

700

10

1000

600

900

500

10A

1000

800

900

700

12

1200

800

1100

700
